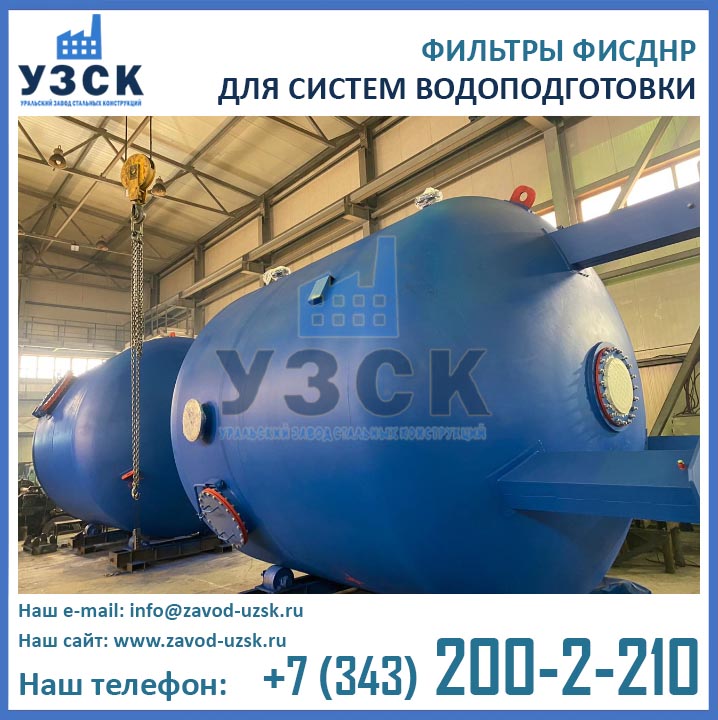

Фильтры ФИСДНР (ФСДНР) – это фильтры ионитные смешанного действия с наружной регенерацией ионитов, которые используются для скоростного ионирования турбинного конденсата. Фильтр ФИСД НР применяют на последнем этапе обработки воды в составе установки глубокого обессоливания и очистки конденсата на электростанциях.
Технические характеристики фильтров с выносной регенерацией ионитов ФИСД НР
Наименование | ФИСДНр 1,4-1,0 | ФИСДНр 2,0-1,0 | ФИСДНр 2,6-1,0 | ФИСДНр 3,0-1,0 | ФИСДНр 3,4-1,0 |
Диаметр фильтра, м | 1,4 | 2,0 | 2,6 | 3,0 | 3,4 |
Площадь фильтрации, м2 | 1,54 | 3,14 | 5,3 | 7,1 | 9,1 |
Температура, °С | 40 | 40 | 40 | 40 | 40 |
Рабочее давление, МПа | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
Производительность, м3/ч | 150 | 300 | 500 | 650 | 900 |
Масса конструкции фильтра , т: | 2,6 | 3,4 | 4,6 | 5,8 | 8,1 |
Альтернативное наименование | ФСДНр 1,4-1,0 | ФСДНр 2,0-1,0 | ФСДНр 2,6-1,0 | ФСДНр 3,0-1,0 | ФСДНр 3,4-1,0 |
| фильтр ФИСД цена | по запросу | по запросу | по запросу | по запросу | по запросу |
Этапы работы фильтров ФИСДНР
Цикл работы ионитного фильтра смешанного действия ФИСД Нр состоит из следующих этапов:
- Фильтрация воды
- Взрыхление ионитной шихты
- Регенерация ионитов в фильтре-регенераторе
- Перемешивание фильтрующего материала
- Сброс первого фильтрата
Вода поступает в фильтр ФСД Нр сверху вниз под напором, распределяется по пространству корпуса устройства и проходит через слой катионитно-анионитной шихты. Фильтрация происходит за счет задержки зернами фильтрующего материала катионов калия и натрия и анионов кремниевой кислоты. Результатом очистки является получение глубоко обессоленного фильтрата, который поступает в сборный коллектор.
В процессе эксплуатации происходит уплотнение фильтрующего материала, для достижения оптимальных показателей очищения воды необходимо производить разделение ионов для предотвращения их слеживания. Данный этап называется взрыхлением катионитно-анионитной шихты. Взрыхление осуществляется снизу вверх под наблюдением специалиста через смотровые окна.
Регенерация фильтрующего материала осуществляется в фильтре регенераторе, куда ионитная шихта перемещается со скоростью 0,5 м/с. После заввершения процесса регенерации, фильтрующий материал перемещается обратно в фильтр ФСД Нр.
После этого производится отмывка ионов фильтрующего вещества посредством обессоленной воды с перемешиванием ионитной шихты при помощи сжатого воздуха.
Для достижения необходимых показателей фильтрата его первая порция подвергается аналитическому контролю, после чего фильтрат сливается в дренаж.
